雙堿法煙氣脫硫塔
工藝原理
雙堿法工藝概況：在吸收塔內先用鈉堿溶液作為吸收劑吸收SO2，然后排出的反應液再用石灰進行再生，由于在吸收和吸收液處理過程中，使用了不同類型的堿，故稱為雙堿法。

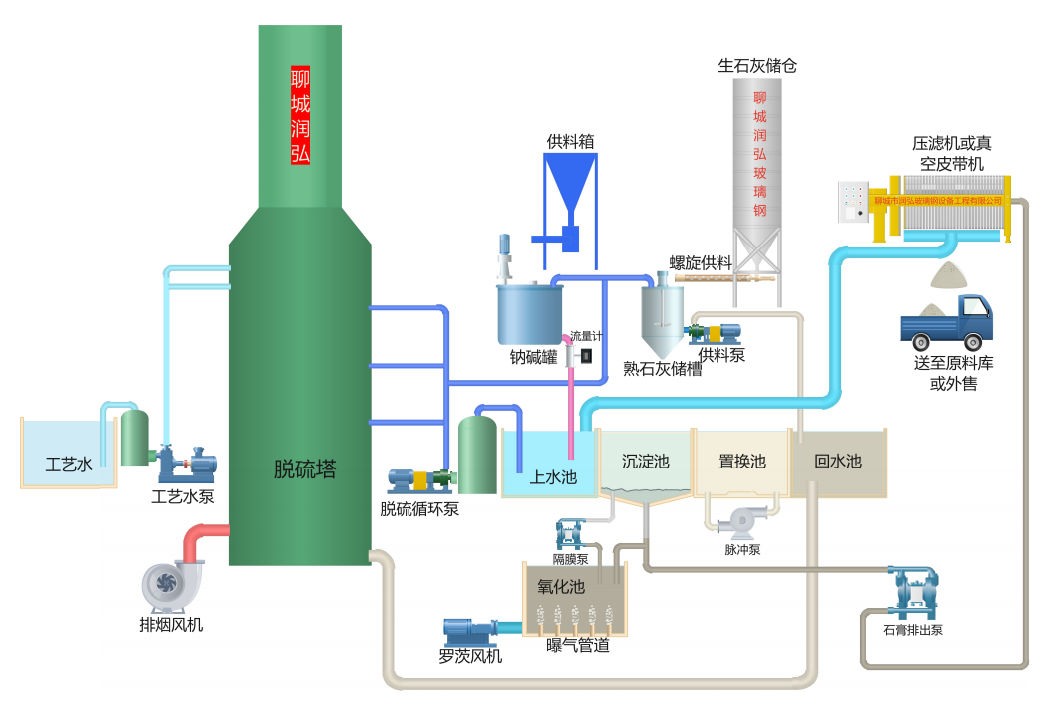

流出塔外的脫硫廢水首先在回水池中與石灰漿液接觸后流入置換反應池進行置換反應，反應池中亞硫酸鈉與氫氧化鈣反應將氫氧化鈉置換出來，發生置換反應的同時生成亞硫酸鈣沉淀物，反應后的液體流入沉淀池，沉淀后的上清液進入循環池進行脫硫，沉淀后的亞硫酸鈣通過渣漿泵通入到壓濾機或者真空皮帶機進行過濾。若需要得到石膏，則將亞硫酸鈣通入到氧化池進行氧化反應，反應后的石膏再通過壓濾機或者真空皮帶機過濾，過濾后的水返回循環池循環利用。在反應的過程中，總有沒有反應的亞硫酸鈉被清淤時損耗掉，故需定期往水池中添加氫氧化鈉或碳酸鈉來補充鈉堿的損失。
反應原理：
- 脫硫過程：
2NaOH+SO2←→Na2SO3+H2O
Na2SO3+SO2+H2O←→2NaHSO3
- 氧化反應（副反應）
2Na2SO3+O2←→2Na2SO4
2NaHSO3+O2←→2NaHSO4
- 再生反應
2NaHSO3+Ca（OH）2←→Na2SO3+CaSO3·1/2H2O+3/2H2O
Na2SO3+Ca（OH）2←→2NaOH+CaSO3
技術特點
①脫硫劑采用鈉堿和石灰，塔內清夜吸收，相對來說可以降低塔內結構以及管道噴頭堵塞率。
②液氣比相對來說較小，節約水以及用電費用
③對含硫量的適應能力強。
